Основа виготовлення систем опалення, вентиляції та кондиціонування повітря: глибокий огляд роликового формувача замків та скоб TDFC

У величезній і критично важливій галузі виготовлення повітроводів для Систем опалення, вентиляції та кондиціонування (ОВК/HVAC) першочергове значення мають точність та ефективність. По всій Канаді та Північній Америці підрядники з листового металу покладаються на спеціалізоване обладнання для створення герметичних і конструктивно міцних секцій повітроводів, які є основою сучасної системи кондиціонування повітря. Серед найважливіших інструментів у будь-якій майстерні з обробки листового металу є замкоформувальний верстат (lockformer), а яскравим прикладом сучасної ефективності є ролл-формувальний верстат TDFC TDCF для фланців та затискачів (Lock & Cleats roll-former). Ця стаття пропонує всебічний огляд цього верстата, його аналогів, технічних характеристик та його незамінної ролі у будівництві повітроводів.

Розуміння системи фланців TDFC/TDCF

Система TDFC (Transverse Duct Flange Connection – Поперечне фланцеве з'єднання повітроводу) є значним кроком вперед у порівнянні зі старими методами, такими як замок «Піттсбург», коли йдеться про з'єднання великих прямокутних секцій повітроводів. Замість того, щоб покладатися виключно на затискачі (cleats) та фальці для з'єднання, система TDFC методом ролл-формування створює інтегрований фланець безпосередньо на кінці металевого повітроводу. Потім цей фланець з'єднується з відповідним фланцем за допомогою кутових елементів і TDFC затискача (cleat) або затискача типу «S» & Drive Cleat.

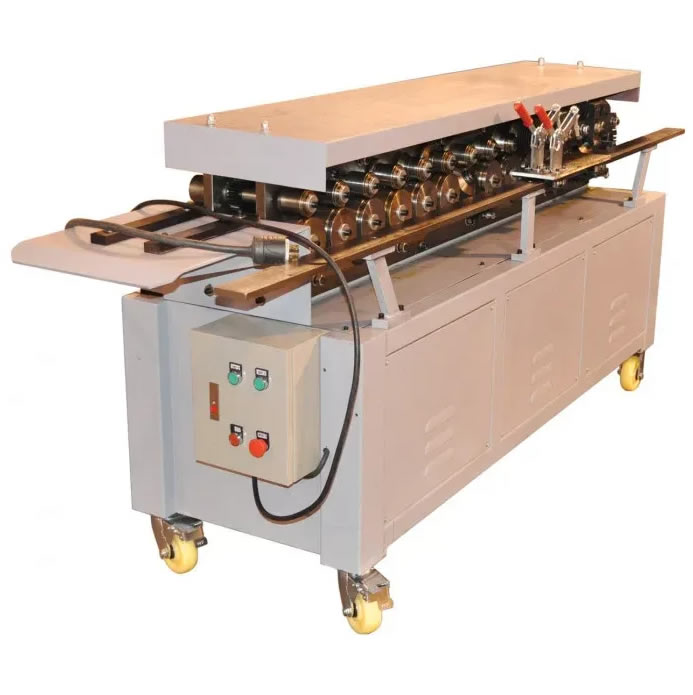

Верстат, який часто називають просто замкоформувальний верстат TDFC (TDFC lockformer), є двоцільовим високопродуктивним ролл-формувальним агрегатом. Згадана модель (TDFC Lock & Cleats Former від StanGroup) підкреслює цю універсальність. Його основна роль полягає у створенні профілю фланця T.D.C.F. формування з одного боку та профілю Drive Cleat/S-Cleat з іншого. Ця конкретна модель має 15 формувальних проходів для фланця та 14 проходів для сторони затискачів, демонструючи складний, але точний, багатостадійний процес холодного формування, який вимагається.

Ключові характеристики та специфікації (TDFC Lockformer):

Технічні параметри підкреслюють промисловий рівень продуктивності верстата:

• Потужність (Фланець): Обробляє матеріал від 18 до 24 калібру (оцинкована сталь), що охоплює більшість вимог до комерційних повітроводів.

• Потужність (Затискач): Обробляє матеріал до 22 калібру.

• Швидкість ролл-формування: Ефективна швидкість приблизно 45 футів на хвилину (FPM), що дозволяє виробляти великі обсяги.

• Потужність двигуна: Зазвичай приводиться в дію надійним промисловим двигуном 5 к.с. / 220–240 В / 60 Гц / 3 фази.

• Розмір та вага: Солідне обладнання, приблизно 110" Д x 30" Ш x 48" В, вагою 2 100 фунтів, що забезпечує стабільність під час швидкісного формування.

• Особлива функція: Інтегрований вхідний різак (slitter) на стороні затискача є головною економією коштів, що дозволяє швидко перетворювати довгі та широкі металеві залишки на TDFC cleaps або drive cleats, просто пропускаючи обрізки через різак перед формувальними валками.

Однією помітною особливістю сучасного верстата TDFC є можливість виробляти конвертований фланець—дозволяючи оператору перемикатися між стандартним плоским фланцем і рифленим, посиленим фланцем, просто замінюючи два формувальні валки. Рифлений профіль додає жорсткості та створює поглиблення для герметика, забезпечуючи чудове, стійке до витоків з'єднання, що є життєво важливим для енергоефективності в кліматичних умовах Канади.

Огляд різних замкоформувальних верстатів

Хоча замкоформувальний верстат TDFC відмінно підходить для виготовлення фланців для прямокутних повітроводів, термін "lockformer" охоплює цілий ряд верстатів, кожен з яких призначений для певного типу металевого фальця або з'єднання. Розуміння відмінностей є ключовим для оптимізації робочого процесу цеху.

Основна експлуатаційна відмінність полягає в їхньому кінцевому продукті. Замкоформувальний верстат «Піттсбург» (Pittsburgh lockformer) створює класичну «кишеню» (жіночий замок) на корпусі повітроводу, яка потім закривається другою частиною листового металу. На відміну від цього, процес T.D.C.F. формування створює цілий фланцевий з’єднувач на кінці повітроводу, роблячи з'єднання швидшим і міцнішим, особливо для великих повітроводів. Для тих, хто шукає бюджетний або вторинний варіант, пошук вживаної машини TDCF або вживаного замкоформувального верстата (used lockformer) є звичайною практикою в галузі.

Процес роботи: Від листа до фланця

Процес формування фланця повітроводу за допомогою замкоформувального верстата TDFC є зразком автоматизації, розробленої для заміни трудомісткої ручної роботи—як-от різання чотирьох окремих фланців, згладжування, підгонка кутів та закріплення їх гвинтами чи зварюванням.

1. Підготовка та надрізування (Notching): Листовий метал (зазвичай 18–24 калібру) спочатку ріжеться за розміром. Важливо, що кути листа надрізаються (notched) (видаляються) перед подачею, оскільки фланець повинен зупинятися, не доходячи до кута, щоб вмістити готові кутові елементи (сумісні з кутами Cornermatic, VDCI або Cornermate).

2. Ролл-формування: Оператор подає надрізаний, прямий край листового металу в бік фланця замкоформувального верстата TDFC. Лист проходить через 15 етапів (формувальних проходів) загартованих сталевих валків. Кожна пара валків поступово згинає та формує метал до отримання інтегрованого профілю фланця TDF/TDC.

3. Виробництво затискачів: Окремо, якщо потрібні TDFC cleaps або drive cleats, використовується сторона верстата для затискачів. Смуги необробленого листового металу (до 22 калібру) подаються в канал для затискачів (14 формувальних проходів) для швидкого ролл-формування профілю з'єднувального затискача. Вхідний різак з цього боку є великою економією робочої сили, дозволяючи персоналу цеху використовувати обрізки матеріалу для швидкого виготовлення затискачів.

4. Згинання: Лист з інтегрованим фланцем потім переміщується до спеціалізованого пневматичного листозгинального преса або згинального верстата, який згинає лист у кінцеву L-, U- або коробчасту форму повітроводу.

5. Збірка кутів: Готові кутові елементи вставляються в профілі фланців на надрізаних кутах.

6. Остаточне закриття: Коли дві секції повітроводу зводяться разом, їхні фланці TDFC вирівнюються, кути скріплюються (часто клінчуванням), і все з'єднання герметизується та посилюється шляхом насування готового drive cleat (або bar cleat) на чотири фланці.

Ринок та інвестиції: Lockformer on Sale

Інвестування в цей тип обладнання є важливим рішенням для будь-якого виробничого цеху. Спеціалізований характер замкоформувального верстата TDFC означає, що він забезпечує неперевершену ефективність для великосерійного виробництва прямокутних повітроводів. Це верстат, створений для довговічності, з важкими компонентами, розробленими для безперервного промислового використання. Аспект економії коштів є значним: за рахунок автоматизації процесу формування фланців верстат дозволяє заощадити «близько двозначної суми за одне з'єднання» на витратах на робочу силу та матеріали, що є вирішальним фактором у конкурентних торгах по всій Північній Америці. Пошуки lockformer on sale або TDCF used lockformer часто вказують на цехи, які прагнуть модернізувати або розширити свої виробничі потужності без повної вартості абсолютно нового агрегату.

Ролл-формувальний верстат TDFC TDCF Lock & Cleats є свідченням сучасного виробництва ОВК/HVAC, спрощуючи критично важливий етап у виготовленні повітроводів та забезпечуючи, щоб канадські будівельні проєкти отримували вигоду від надійних, стандартизованих та ефективних систем повітроводів.
